راه‌بند، گیت و درب پارکینگ ریموتی
آشنایی با مکانیزم‌های جکی، ریلی و بالارونده و اصول انتخاب و نصب
انتخاب ورودی اتوماتیک فقط به برند موتور یا تعداد ریموت‌ها وابسته نیست. نوع حرکت، فضای نصب، وزن درب، میزان تردد و ایمنی افراد و خودروها باید با هم بررسی شوند.
۱/۱۰ راه‌بند، گیت و درب ریموتی چه تفاوتی دارند؟
راه‌بند معمولاً برای کنترل عبور خودرو در یک مسیر استفاده می‌شود؛ برای مثال، ورود به پارکینگ مجتمع، شرکت یا محوطه صنعتی. بازوی راه‌بند مسیر را باز و بسته می‌کند، اما به‌تنهایی محوطه را مانند یک درب کامل محصور نمی‌کند و مانع عبور عابر پیاده نیست.
گیت عنوانی عمومی برای تجهیزات کنترل عبور است. گیت خودرویی می‌تواند بخشی از سامانه مدیریت پارکینگ باشد؛ گیت نفررو مانند گیت سه‌شاخه، گردان یا باله‌ای، برای مدیریت ورود و خروج افراد استفاده می‌شود. انتخاب این دو گروه بر اساس نوع تردد و نیاز متفاوت انجام می‌گیرد.
ریموتی‌بودن، روش فرمان‌دادن به درب را مشخص می‌کند؛ نه مکانیزم حرکت آن را. یک درب ریموتی ممکن است لولایی و جکی، ریلی، سکشنال یا کرکره‌ای باشد. نوع موتور و تجهیزات ایمنی باید متناسب با همان مکانیزم انتخاب شوند.

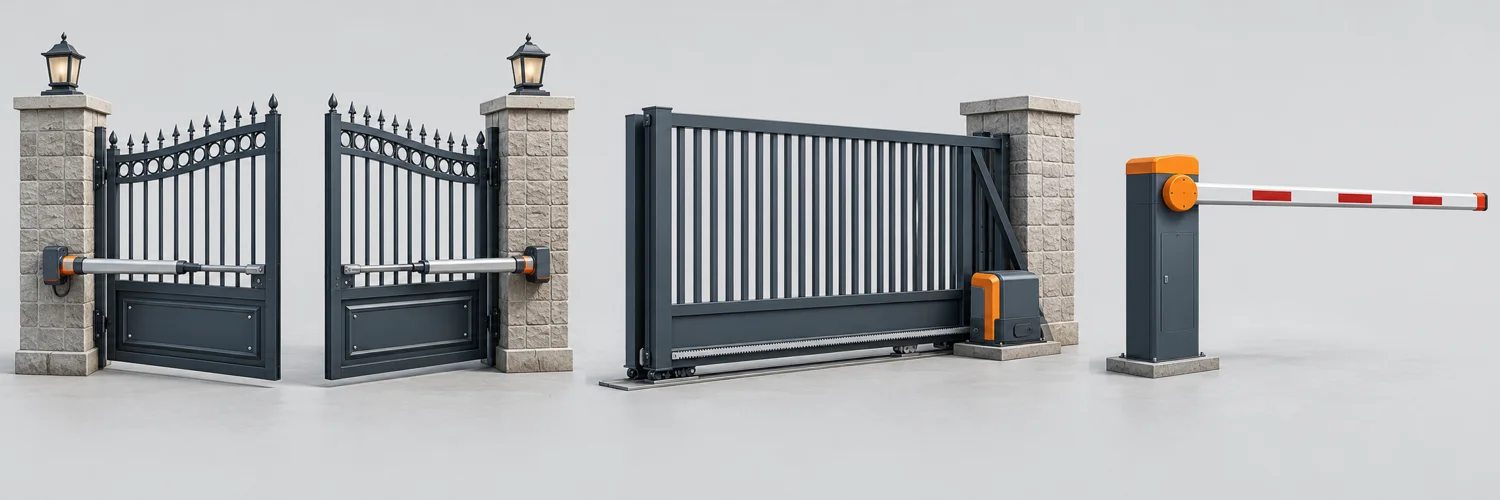

۲/۱۰ درب لولایی و جکی؛ بازشدن یک یا دو لنگه
در درب لولایی، لنگه‌ها حول لولا می‌چرخند. موتور یا جک، نیروی لازم برای حرکت را فراهم می‌کند. در مدل دولنگه، ترتیب باز و بسته‌شدن لنگه‌ها نیز با توجه به ساختار درب و قفل تنظیم می‌شود.
جک بازویی خطی یکی از روش‌های رایج است. بازوی مفصلی برای بعضی موقعیت‌های نصب و ستون‌ها مناسب است و موتور زیرسطحی می‌تواند ظاهر خلوت‌تری ایجاد کند؛ اما به زیرسازی، دسترسی سرویس و بررسی آب‌گرفتگی نیاز دارد. مناسب‌بودن هر روش به فاصله لولا، هندسه ستون و زاویه بازشو وابسته است.
محرک الکترومکانیکی نیرو را با موتور و اجزای مکانیکی منتقل می‌کند؛ در مدل هیدرولیکی، سامانه روغن تحت فشار در انتقال نیرو نقش دارد. انتخاب با توجه به وزن و عرض لنگه، میزان تردد و مشخصات مدل انجام می‌شود. هیدرولیکی‌بودن به‌تنهایی به معنی مناسب‌بودن برای هر درب سنگین نیست.
این مکانیزم برای بسیاری از درب‌های موجود قابل بررسی است، ولی فضای حرکت لنگه‌ها باید آزاد باشد. باد، شیب مسیر، سلامت لولا و استحکام بدنه روی عملکرد اثر دارند. نصب موتور روی دربی که به‌سختی حرکت می‌کند، جای تعمیر مکانیکی آن را نمی‌گیرد.
۳/۱۰ درب ریلی؛ حرکت در امتداد دیوار
در درب ریلی، لنگه به پهلو حرکت می‌کند. در مدل‌های رایج، موتور از طریق چرخ‌دنده و شانه دندانه‌دار، درب را جابه‌جا می‌کند. این روش به فضای چرخش لنگه نیاز ندارد، اما باید در کنار دهانه، فضای کافی برای کناررفتن درب وجود داشته باشد.
درب می‌تواند روی ریل زمینی حرکت کند یا با طراحی کنسولی، بدون ریل در دهانه اجرا شود. در مدل کنسولی، فضای جانبی و زیرسازی متناسب با وزن و ساختار درب اهمیت دارد. مسیر ریل زمینی نیز باید از نظر گرفتگی، نشست و وضعیت آب بررسی شود.
محدودیت وزن، طول، سرعت و تعداد دفعات کارکرد از مشخصات موتور بررسی می‌شوند. محافظت نقاط گیرکردن در کنار ستون، چرخ‌ها و مسیر حرکت، بخشی از طراحی ایمنی است.

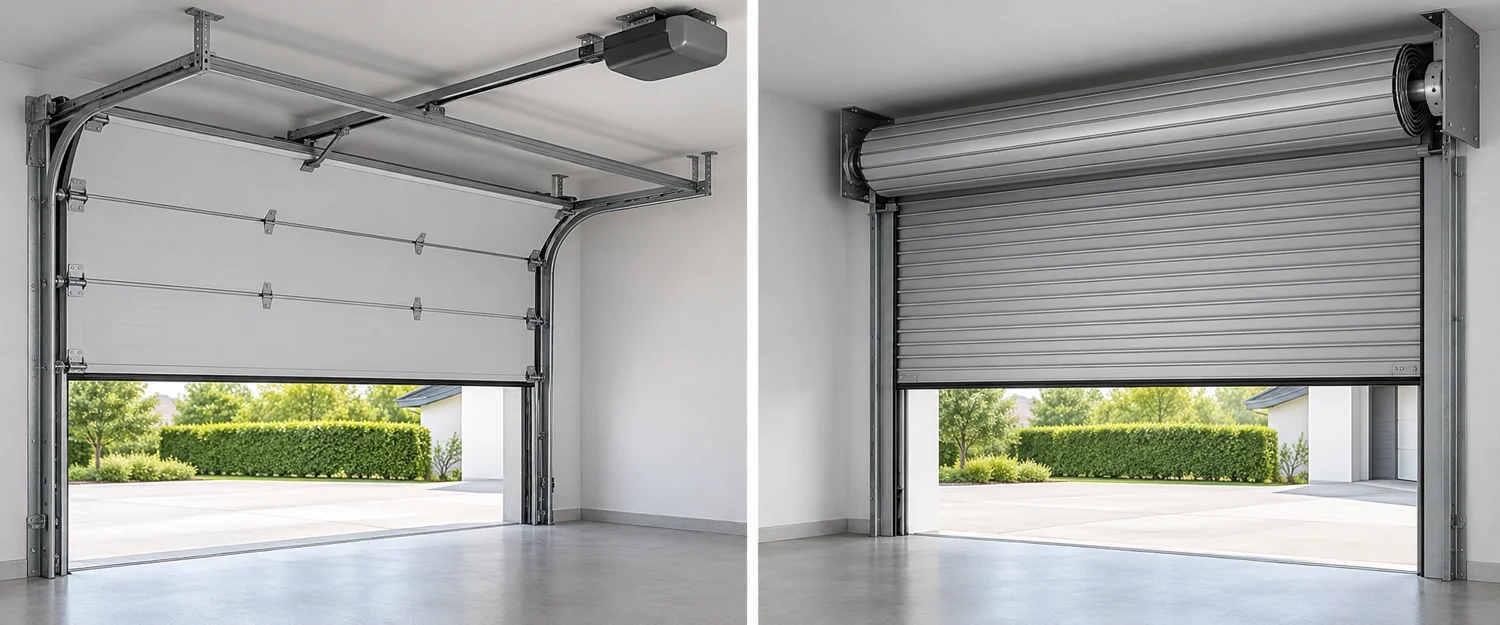

۴/۱۰ درب سکشنال، کرکره‌ای و بالارونده
درب سکشنال از چند پنل متصل تشکیل می‌شود و با حرکت در ریل‌ها، معمولاً زیر سقف قرار می‌گیرد. این ساختار می‌تواند فضای جلوی پارکینگ را بهتر حفظ کند؛ در مقابل، فضای سقف، ارتفاع بالای دهانه و مسیر تجهیزات باید بررسی شوند.
در درب کرکره‌ای، تیغه‌ها هنگام بازشدن دور محور جمع می‌شوند. این روش فضای سقف را کمتر اشغال می‌کند، اما جای رول و موتور، کیفیت تیغه و راهنماها و شرایط کارکرد اهمیت دارند. همه کرکره‌ها عایق یا مناسب تردد سنگین نیستند.
درب یک‌تکه بالارونده، هنگام حرکت تغییر زاویه می‌دهد و بسته به طراحی ممکن است به فضای آزاد در جلو و زیر سقف نیاز داشته باشد. وزنه، فنر یا سازوکار تعادل آن باید سالم و متناسب باشند. تعمیر و تنظیم فنرهای تحت کشش، کار تخصصی است.
۵/۱۰ انواع راه‌بند و کاربرد آن‌ها
راه‌بند بازویی برای کنترل مسیر خودرو در پارکینگ و ورودی مجموعه‌ها استفاده می‌شود. طول بازو، ارتفاع آزاد، سرعت حرکت و میزان تردد در انتخاب آن مؤثرند. برای سقف کوتاه، ممکن است بازوی تاشو مناسب باشد؛ این انتخاب باید با ابعاد واقعی محل بررسی شود.
راه‌بند زنجیری برای بعضی دهانه‌ها و محدودکردن دسترسی قابل استفاده است. بولارد یا ستون متحرک نیز در برخی محوطه‌ها برای کنترل عبور خودرو انتخاب می‌شود و به بررسی زیرسازی، زهکشی و شرایط سرویس نیاز دارد.
یک راه‌بند معمولی یا ستون متحرک، صرفاً به دلیل ظاهر محکم، تجهیز مقابله با برخورد خودرو محسوب نمی‌شود. اگر مقاومت در برابر برخورد هدف پروژه باشد، باید تجهیز دارای عملکرد آزموده‌شده و طراحی متناسب با همان نیاز انتخاب شود.
۶/۱۰ ریموت، کارت، پلاک‌خوان و گیت نفررو
فرمان بازشدن می‌تواند از ریموت، کلید، کارت، کد یا سامانه کنترل دسترسی دریافت شود. در پارکینگ‌های مدیریت‌شده، امکان اتصال به سامانه پلاک‌خوان یا نرم‌افزار تردد نیز با توجه به سازگاری تجهیزات وجود دارد.
خواندن پلاک به شرایط تصویر، نور، محل نصب و نرم‌افزار وابسته است. وجود دوربین مداربسته معمولی به‌تنهایی به معنی وجود سامانه پلاک‌خوان نیست. برای ثبت رویدادها نیز دسترسی کاربران و روش نگهداری اطلاعات مشخص می‌شود.
در گیت نفررو، نوع گذرگاه باید با حجم تردد، ورود افراد دارای محدودیت حرکتی و مسیر خروج اضطراری هماهنگ باشد. روش عملکرد هنگام قطع برق یا وضعیت اضطراری، بر اساس طراحی محل و الزامات مربوط تعیین می‌شود؛ نمی‌توان برای همه گیت‌ها یک رفتار ثابت در نظر گرفت.
در سیستم‌های پیشرفته کنترل دسترسی، دوربین‌های ویژه پلاک‌خوان یا سامانه‌های تشخیص چهره می‌توانند به سامانه کنترل گیت متصل شوند. پس از شناسایی پلاک خودرو یا چهره فرد و تطبیق آن با فهرست افراد و خودروهای مجاز، سامانه بر اساس سطح دسترسی و زمان‌های تعیین‌شده، فرمان بازشدن گیت یا اجازه ورود را صادر می‌کند. اجرای این قابلیت به دوربین، نرم‌افزار و کنترلر سازگار، شرایط مناسب تصویربرداری و تعریف دقیق مجوزها نیاز دارد؛ شناسایی به‌تنهایی به معنی مجازبودن ورود نیست و تجهیزات ایمنی گیت نیز باید مستقل از این فرمان عمل کنند.
۷/۱۰ ایمنی؛ جلوگیری از برخورد و گیرکردن

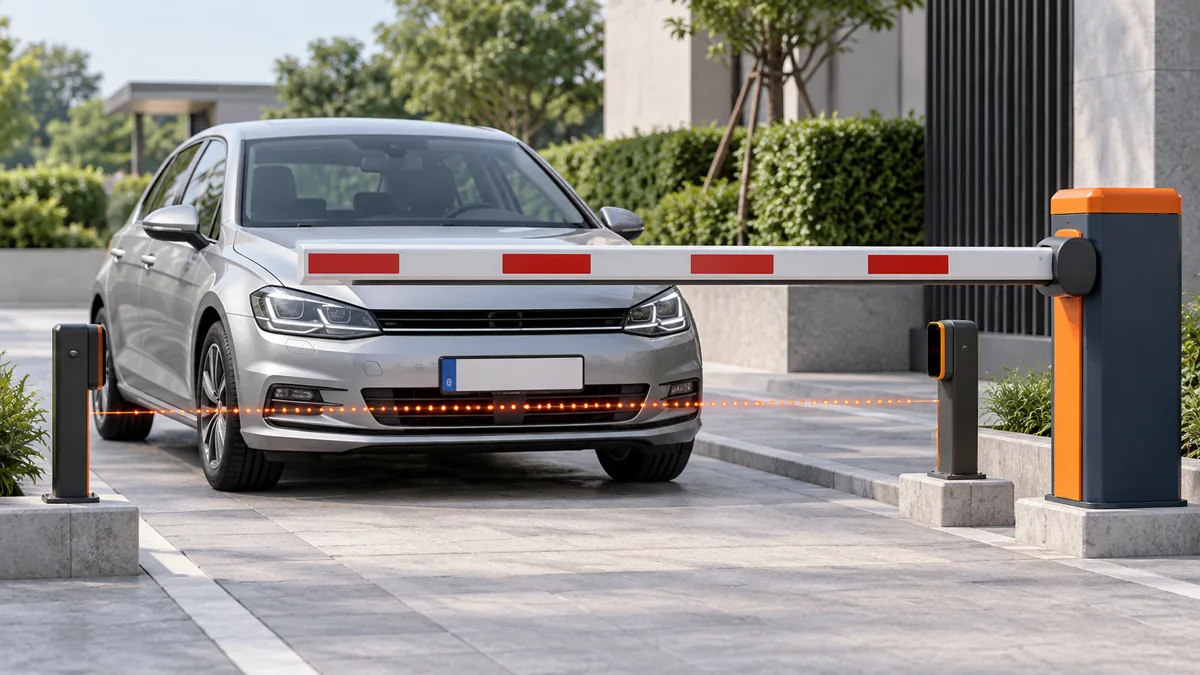

محدوده حرکت درب و راه‌بند باید از نظر احتمال برخورد، له‌شدگی و گیرکردن بررسی شود. چشمی فتوسل، لبه حساس، تشخیص مانع و چراغ هشدار می‌توانند بخشی از حفاظت باشند؛ ترکیب مناسب آن‌ها با توجه به نقاط خطر و قابلیت دستگاه انتخاب می‌شود.
فتوسل معمولاً عبور از یک مسیر نوری مشخص را تشخیص می‌دهد و تمام فضای اطراف درب را پوشش نمی‌دهد. تشخیص مانع موتور نیز نباید بدون بررسی عملکرد و آزمون، جایگزین سایر حفاظت‌های موردنیاز فرض شود.
برای راه‌بند، تشخیص حضور خودرو با تجهیزات مناسب مانند حلقه القایی یا حسگر سازگار قابل بررسی است. حسگر فرمان بازشدن و تجهیز حفاظت از فرد یا خودرو، الزاماً نقش یکسانی ندارند.
مسیر عابر بهتر است در طراحی از مسیر حرکت خودرو و درب جدا باشد. عملکرد حفاظت‌ها، توقف و واکنش به مانع در زمان تحویل و سرویس دوره‌ای آزموده می‌شود.
۸/۱۰ هنگام قطع برق چه اتفاقی می‌افتد؟
بسته به دستگاه، امکان استفاده از باتری پشتیبان، منبع تغذیه سازگار یا خلاص‌کن دستی وجود دارد. قابلیت پشتیبانی و تعداد دفعات باز و بسته‌شدن به مدل، باتری، وزن درب و شرایط کار وابسته‌اند.
انتخاب UPS یا برق پشتیبان باید با مصرف و توان راه‌اندازی موتور سازگار باشد. اتصال هر UPS به هر موتور، تضمین کارکرد صحیح نیست. روش خلاص‌کردن و بازکردن دستی نیز طبق راهنمای همان دستگاه آموزش داده می‌شود.
اگر پارکینگ ورودی دیگری ندارد، دسترسی مجاز به روش بازکردن اضطراری از بیرون باید در طراحی بررسی شود. خلاص‌کن دستی باید هم در زمان نیاز قابل استفاده باشد و هم دسترسی غیرمجاز را آسان نکند.
۹/۱۰ چه عواملی در انتخاب و هزینه نصب مؤثرند؟
عرض و ارتفاع دهانه، وزن و ابعاد لنگه، فضای جانبی یا سقف، تعداد تردد در ساعت‌های شلوغ، شرایط باد و بارندگی و وضعیت برق، مبنای بررسی هستند. استحکام درب، لولا، ریل و زیرسازی پیش از انتخاب موتور کنترل می‌شوند.
هزینه فقط قیمت موتور یا جک نیست. تعمیر سازه، زیرسازی، کابل‌کشی، قفل، تجهیزات ایمنی، کنترل دسترسی و سرویس نیز در هزینه نهایی اثر دارند. ارزان‌ترین مجموعه، لزوماً کم‌هزینه‌ترین انتخاب در طول زمان نیست.
در دوربین کلیک، مشخصات محل و خواسته‌های کارفرما بررسی می‌شوند و مکانیزم و تجهیزات متناسب پیشنهاد می‌گردند. دامنه اجرا، شرایط پرداخت، گارانتی و خدمات در پیش‌فاکتور و قرارداد مشخص می‌شوند.
۱۰/۱۰ نصب، تحویل و نگهداری
پس از اجرای زیرسازی و اتصالات، حرکت درب، حدود توقف، قفل، فرمان‌های دسترسی و حفاظت‌ها تنظیم و آزموده می‌شوند. آموزش استفاده، روش عملکرد در قطعی برق و نکات سرویس به کارفرما یا نماینده وی ارائه می‌گردد.
بازدید دوره‌ای شامل بررسی حرکت، صدای غیرعادی، اتصالات، ریل و لولا، عملکرد حسگرها و باتری پشتیبان است. روغن‌کاری یا تنظیم قطعات باید مطابق دستور سازنده انجام شود؛ همه اجزا به روش یکسان سرویس نمی‌شوند.
در صورت برخورد، حرکت نامنظم یا خرابی حفاظت، ادامه استفاده بدون بررسی می‌تواند خطر ایجاد کند. تعمیر موتور، فنر، جک و مدار برق باید توسط فرد متخصص انجام شود.
نقشه ساده و توضیحات محل خود را برای بررسی اولیه ارسال کنید.
